- Montar y comprobar el funcionamiento de un portero electrónico para dos viviendas.
2. Precauciones:
- Antes de conectar el panel a la red eléctrica, asegúrate de que todos los conductores y aparatos que intervienen en el circuito están conectados correctamente.
- No manipules las conexiones sin desconectar previamente el panel de la red.
- Para realizar las conexiones adecuadamente, conulta l esquema que propone el fabricante.
- Sigue cuidadosamente las indicaciones mostradas en el manual de usuario del portero electrónico.
- Las medidas indicadas son aproximadas. Si es necesario puedes modificarlas para trabajar con holgura con los elementos que tú utilices.
3. Materiales y herramientas necesarios:
- El tablero de madera.
- Hilo de 1.5 mm (marron azul negro y verde-amarillo).
- 3 bornes de regletas de conexión para cable de 6 mm.
- 1 caja cubrebornes de dos módulos para el magnetotérmico.
- 1 magnetotérmico bipolar.
- Un kit completo para portero electrónico con placa de calle para dos viviendas, dos teléfonos, una fuente de alimentación y un abrepuertas.
- 4 metros de canaleta de 5 a 6 cm de ancho.
- Piezas de esquina para canaleta.
- Tirafondos.
- 3 cajas de regidtro paracanaleta.
- 1 caja de superficie para la placa de calle.
- 4 m de cable para porteros automáticos.
- Herramientas básicas del electricista.
- Herramientas de dibujo.
- Cinta métrica.
4. Desarrollo:
1. Utilizando escuadra y cartabón, dibuja sobre el panel de madera, con tiza o lapicero, un croquis similar al de la figura. Estas líneas te servirán de guía para la fijación de la canalización y de los diferentes elementos del montaje. La medida son aproximadas.
2. Corta los tramos de canaleta para ajustarlos a las líneas del croquis.
3. Fija con tirafondos sobre el panel de madera los tramos de canaleta y las cajas de registro.
4. Haz lo mismo con las bases de los teléfonos.
5. Fija también un raíl normalizado, según se muestra en la figura, para colocar sobre él la fuente de alimentación.
6. Introduce dos hilos de 1.5 mm, para fase, neutro y PE, desde la regleta de entrada hasta la fuente de alimentación. En la caja de protección debes dejar el cable lo suficiente largo para conectar el interruptor magnetotérmico.
7. Haz lo mismo con los cables de la salida en continua desde la fuente de alimentación hasta la placa de calle.
8. Introduce dos hilos desde la placa de calle hasta el abrepuertas.
10. Estudia el esquema de conexión propuesto porb el fabricante del portero electrónico e introduce los cables necesarios por las canaletas. No olvides que, para la conexión entre los teléfonos y la placa de calle, debes utilizar una manguera de cablecillosb de 0,5 mm.

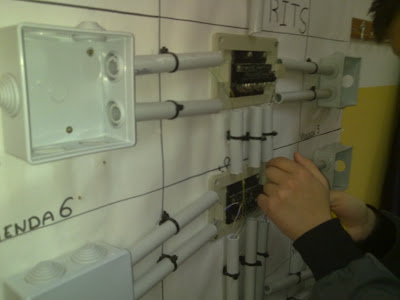

11. Realiza con regletas las conexiones en la caja de registro central para derivar el bus de control al primer teléfono. Los cables de llamada pasan directamente sin empalmar. En las otras dos cajas de registro (la que está debajo de la placa de la calle y la superior), los hilos del piortero pasan directamente sin empalmar.
12. Conecta los hilos de bus a los bornes de la placa de calle y a los de los teléfonos. Respeta el código de colores del esquema del fabricante.
13. Fija a la caja de superficie la placa de calle.
14. Fija sobre sus bases los dos teléfonos.
15. Pasa por la canaleta los dos hilos de 1,5 mm del abrepuertas y conecta un extremo a la placa de la calle y el otro al abrepuertas.
16. Tapa las canaletas y pon las piezas de empalme en las esquinas.
17. Tapa las cajas de registro.
18. A través de la regleta de la izquierda, enchufa el panel de pruebas a la red eléctrica mediante una manguera.
19. Acciona el interruptor magnetotérmico.
20. Realiza una llamada desde la placa base a uno de los teléfonos y comprueba su funcionamiento.
21. Haz lo mismo para el otro teléfono.
22. Pulsa el botón del abrepuertas de cada uno de los teléfonos y comprueba que actúa adecuadamente.
